大作業高度 24m 大作業幅度 11.5m 工作斗額定載荷 200kg 回轉角度 360
回轉速度 0-2r/min 額定起吊質量
1000-2000kg(選裝)
大起吊高度 8.8m（選裝） 支腿橫向跨距 3.25m 上臂大升角 70 下臂大升角 140
|
【主要技術參數】 |
|||
|
產品名稱 |

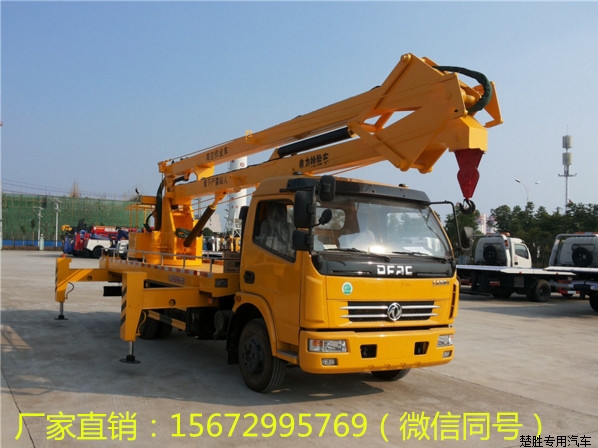

CSC5131JGKD24型高空作業車 |
產品號 |
ZNFAD5SZ017 |
|
總質量(Kg) |
12800 |
罐體容積(m3) |
|
|
額定載質量(Kg) |
|
外形尺寸(mm) |
9425×2490×3900 |
|
整備質量(Kg) |
12670,12605 |
貨廂尺寸(mm) |
×× |
|
額定載客(人) |
|
準拖掛車總質量(Kg) |
|
|
駕駛室準乘人數(人) |
2,3 |
載質量利用系數 |
|
|
接近角/離去角(°) |
20/9 |
前懸/后懸(mm) |
1430/2995 |
|
軸數 |
2 |
軸距(mm) |
3800,4200,4500,4700,5000 |
|
軸荷(Kg) |
4535/8265 |
高車速(Km/h) |
98 |
|
其它 |
1、主要專用裝置為折疊臂。僅采用軸距(mm):5000。整備質量與駕駛室準乘人數對應關系為:12670kg/2人,12605kg/3人。2、側,后防護裝置材料均為Q235,側防護螺栓連接,后防護焊接,截面尺寸為2300×50mm,離地度為500mm。3、隨底盤選裝駕駛室。安裝帶有衛星定位功能的行駛記錄儀。ABS型號:3631010-C2000,4460046440;生產廠家:東科克諾爾商用車制動系統(十堰)有限公司,威伯科汽車控制系統(中國)有限公司。 |
||
|
【底盤技術參數】 |
|||
|
底盤型號 |
DFL1160BX1V |
底盤名稱 |
載貨汽車底盤（二類） |
|
商標名稱 |
東風牌 |
生產企業 |
東風商用車有限公司 |
|
外形尺寸(mm) |
7090,7490,7790,8290,8790×2370,2460×2760,2840,2730,2690 |
輪胎數 |
6 |
|
接近角/離去角(°) |
20/18 |
輪胎規格 |
9.00R20 16PR,10.00-20 16PR,10.00-20 18PR,10.00R20 14PR,10.00R20 16PR,10.00R20 18PR,10R22.5 16PR,275/80R22.5,275/70R22.5 16PR,275/70R22.5 18PR,295/80R22.5 |
|
鋼板彈簧片數 |
7/9+6,8/10+8,10/11+10 |
前輪距(mm) |
1880,1900,1920 |
|
燃料種類 |
柴油 |
后輪距(mm) |
1800,1860,1820 |
|
排放標準 |
GB3847-2005,GB17691-2005國Ⅴ |
||
|
發動機型號 |
發動機生產企業 |
排量(ml) |
功率(Kw) |
|
ISB180 50 ISB210 50 ISB190 50 |
東風康明斯發動機有限公司 東風康明斯發動機有限公司 東風康明斯發動機有限公司 |
5900 5900 5900 |
132 155 140 |
